range of product |
Altivar Process ATV600
|
|
---|---|---|
product or component type |
Variable speed drive
|
|
product specific application |
Process and utilities
|
|
device short name |
ATV630
|
|
variant |
Standard version
|
|
product destination |
Asynchronous motors
Synchronous motors |
|
EMC filter |
Integrated with 150 m conforming to EN/IEC 61800-3 category C3
|
|
IP degree of protection |
IP00 conforming to IEC 61800-5-1
IP00 conforming to IEC 60529 IP21 (with kit VW3A9704) conforming to IEC 61800-5-1 IP21 (with kit VW3A9704) conforming to IEC 60529 |
|
type of cooling |
Forced convection
|
|
supply frequency |
50…60 Hz – 5…5 %
|
|
network number of phases |
3 phases
|
|
[Us] rated supply voltage |
380…480 V – 15…10 %
|
|
motor power kW |
110 kW (normal duty)
90 kW (heavy duty) |
|
motor power hp |
150 hp normal duty
125 hp heavy duty |
|
line current |
201 A at 380 V (normal duty)
165 A at 480 V (normal duty) 170 A at 380 V (heavy duty) 143 A at 480 V (heavy duty) |
|
prospective line Isc |
50 kA
|
|
apparent power |
121.8 kVA at 480 V (normal duty)
102.6 kVA at 480 V (heavy duty) |
|
continuous output current |
211 A at 2.5 kHz for normal duty
173 A at 2.5 kHz for heavy duty |
|
maximum transient current |
232.1 A during 60 s (normal duty)
259.5 A during 60 s (heavy duty) |
|
asynchronous motor control profile |
Constant torque standard
Optimized torque mode Variable torque standard |
|
synchronous motor control profile |
Permanent magnet motor
Synchronous reluctance motor |
|
Output frequency |
0.0001…0.5 kHz
|
|
speed drive output frequency |
0.1…599 Hz
|
|
nominal switching frequency |
2.5 kHz
|
|
switching frequency |
2.5…8 kHz with derating factor
2…8 kHz adjustable |
|
safety function |
STO (safe torque off) SIL 3
|
|
discrete input logic |
16 preset speeds
|
|
communication port protocol |
Modbus TCP
Ethernet Modbus serial |
|
option card |
Slot A: communication module, Profibus DP V1
Slot A: communication module, Profinet Slot A: communication module, DeviceNet Slot A: communication module, Modbus TCP/EtherNet/IP Slot A: communication module, CANopen daisy chain RJ45 Slot A: communication module, CANopen SUB-D 9 Slot A: communication module, CANopen screw terminals Slot A/slot B: digital and analog I/O extension module Slot A/slot B: output relay extension module Slot A: communication module, Ethernet IP/Modbus TCP/MD-Link Communication module, BACnet MS/TP Communication module, Ethernet Powerlink |

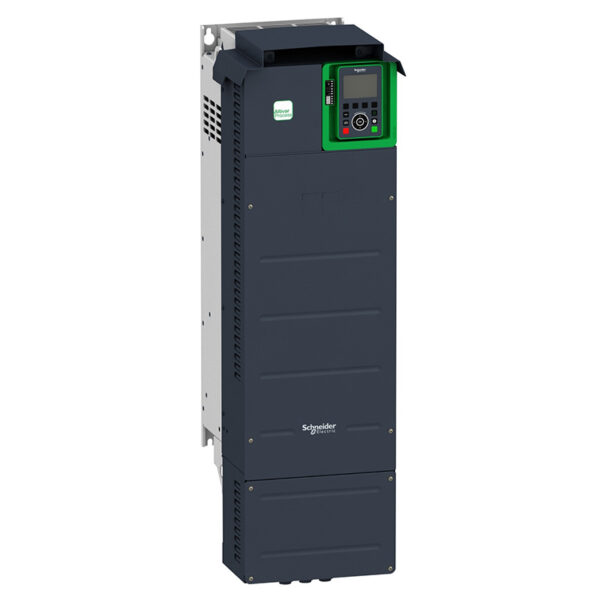

Schneider ATV630C11N4 110kW Hız Kontrol Cihazı
Kategoriler: Hız Kontrol Cihazları, Motor Yol Verme Çözümleri, Tüm Ürünler
Etiketler: 110kw, 110kw cihazı, 110kw hız, 110kw kontrol, atv630c11n4, atv630c11n4 110kw, atv630c11n4 cihazı, atv630c11n4 hız, atv630c11n4 kontrol, cihazı, hız, hız cihazı, hız kontrol, kontrol, kontrol cihazı, schneider, schneider 110kw, schneider atv630c11n4, schneider atv630c11n4 110kw hız kontrol cihazı, schneider cihazı, schneider hız, schneider kontrol
Açıklama
Ek bilgi
Markalar | Schneider |
---|
Genel Bilgi
Güncellenecektir..
İlgili ürünler
Schneider ATV12H075M2 0.75kW Hız Kontrol Cihazı
Ürün serisi Altivar 12 Ürün ya da bileşen tipi Değişken hızlı sürücü ürün varış yeri Asenkron motorlar ürüne özel uygulama
Schneider ATV340U15N4 1.5kW Hız Kontrol Cihazı
Ürün serisi Altivar Machine ATV340 Ürün ya da bileşen tipi Değişken hızlı sürücü ürüne özel uygulama Machine model Standart tip

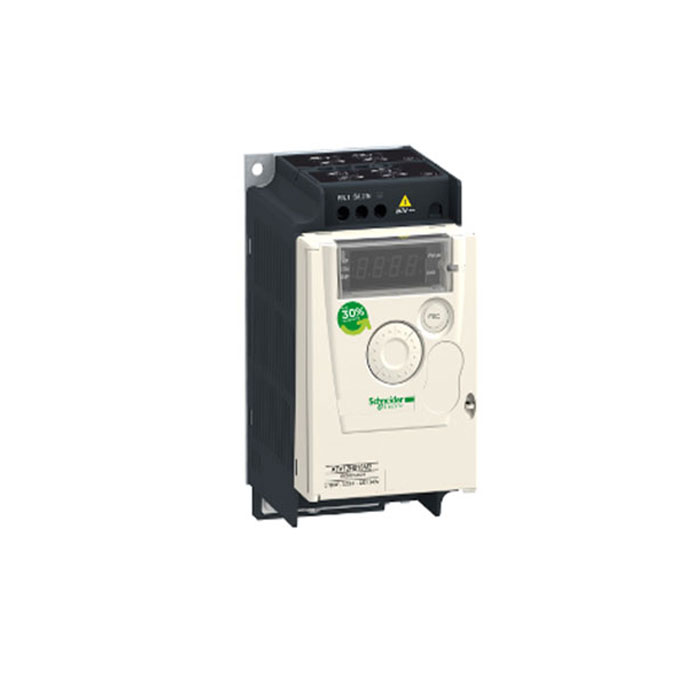

Schneider ATV12H037M2 0.37kW Hız Kontrol Cihazı
