| Genel | Ölçüm Sistemi | 3Ø | |
| LCD Ekran | ✔ | ||
| Dil Desteği | Turkish, English, Russian | ||
| Batarya | ✔ | ||
| Gerçek Zamanlı Saat | ✔ | ||
| Şifre Koruması | ✔ | ||
| Akım Trafo Oranı (CTR) | 1 – 5000 | ||
| Gerilim Trafo Oranı (VTR) | 1 – 5000 | ||
| Demand Periyodu | 1-60 min. adjustable | ||
| Bağlantı Tipi | 3F4T | ||
| Dört Bölge Ölçüm | 4 | ||
| Bir Periyottaki Ölçüm Sayısı | 512 | ||
| LCD/Ekran Yenileme Hızı | 1 sec. | ||
| Şebekeler | TT, TN, IT | ||
| Faz Diyagramı | Available | ||
| Min./Maks./Demand Değerleri | ✔ | ||
| Kontrol İşlem ve Fonksiyonları | Kompanzasyon Modları | Rapidus (Akıllı Kontrol Modu) | ✔ |
| Sıralı | ✔ | ||
| Doğrusal | ✔ | ||
| Dairesel | ✔ | ||
| Manuel | ✔ | ||
| Kademe Konfigürasyonları | Manuel Tanımlama | ✔ | |
| Önceden Tanımlanmış | 1-1-1-1, 1-1-2-2, 1-2-2-4, 1-2-3-3, 1-2-4-4, 1-1-2-4, 1-2-3-4, 1-2-4-8, 1-1-2-3 | ||
| DCM | ✔ | ||
| Sabit Kademe Atama | ✔ | ||
| Güç (kVAr) | ✔ | ||
| Tipi | 3Ø capacitor, 3Ø shunt reactor adjustable | ||
| Güç Faktör Ayarları | Hedef 1 cosØ | 0.8 cap. to 0.8 ind. adjustable | |
| Hedef 2 cosØ | 0.8 cap. to 0.8 ind. adjustable | ||
| Kontrol İşlem ve Fonksiyonları | Öğrenebilen Kademe ve Bağlantılar | ✔ | |
| Çift cosØ Hedefi | ✔ | ||
| Jeneratörler için 4 Bölge Çalışma | ✔ | ||
| Gecikme Süreleri | Kademe Aktivasyon Süresi | 1-600 sec. adjustable | |
| Kademe Deaktivasyon Süresi | 1-600 sec. adjustable | ||
| Kademe Deşarj Süresi | 3-1000 sec. adjustable | ||
| Kontrol İşlem ve Fonksiyonları | Faz Anahtarlama Açısı | ±45 degree adjustable | |
| Ortalama Süre | ±45 degree adjustable | ||
| Enerji Ölçümü | Tarife Sayısı | 1 | |
| 3Ø Faz Enerji Ölçümü | Available | ||
| Akım Ölçüm Girişi | Ölçüm Aralığı | 10mA-6A AC | |
| Aşırı Gerilim Kategorisi | 300 V Cat II | ||
| Gerilim Dalgalanma Ölçümü | 2 kV | ||
| Güç Tüketimi | <0.2 VA | ||
| Aralıklı Aşırı Yük | 100A for 1 sec. | ||
| 45-65 Hz Arası Örnekleme Frekansı | 25.6 kHz | ||
| Gerilim Ölçüm Girişi | Aşırı Gerilim Kategorisi | 300 V Cat III | |
| Ölçüm Aralığı L-N | 95-272 VAC ±10% | ||
| Ölçüm Aralığı L-L | 164-471 VAC ±10% | ||
| Frekans Ölçüm Aralığı | 45-65 Hz | ||
| Güç Tüketimi | <0.1 VA | ||
| 45-65 Hz Arası Örnekleme Frekansı | 25.6 kHz | ||
| Güç Kalitesi Ölçümleri | Akım ve Gerilim Fazları İçin Harmonikler | Up to 51st | |
| THD – Gerilim (% olarak) | ✔ | ||
| THD – Akım (% olarak) | ✔ | ||
| Ölçüm Hassasiyeti | IEC 61557-12’e göre | Toplam Aktif Güç | Class 0.2 |
| Toplam Reaktif Güç | Class 1 | ||
| Toplam Görünen Güç | Class 0.2 | ||
| Toplam Aktif Enerji | Class 0.5 | ||
| Toplam Reaktif Enerji | Class 2 | ||
| Frekans | Class 0.05 | ||
| Akım | Class 0.2 | ||
| Nötr Akım | Class 0.5 | ||
| Gerilim | Class 0.2 | ||
| Güç Faktörü | Class 0.5 | ||
| THDV, THDI | Class 1 | ||
| IEC 62053-22’e göre | Toplam Aktif Enerji | Class 0.2S | |
| IEC 62053-23’e göre | Toplam Reaktif Enerji | ||
| Giriş ve Çıkışlar | Kompanzasyon Röle Çıkışları | Çıkış Sayısı | 24 |
| Tipi | NO (SPST) | ||
| Maks. Anahtarlama Akımı | 2A | ||
| Maks. Anahtarlama Gerilimi | 250VAC | ||
| Maks. Anahtarlama Gücü | 1250VA | ||
| Mekanik Çalışma Ömrü | ≥ 10.0000000 operations | ||
| Elektriksel Çalışma Ömrü (NO taraf) | 5×104(5A@250VAC) 1×105(5A@30VDC) | ||
| Alarm Röle Çıkışları | Çıkış Sayısı | 2 | |
| Tipi | NO (SPST) | ||
| Maks. Anahtarlama Akımı | 4 A | ||
| Maks. Anahtarlama Gerilimi | 250 VAC | ||
| Maks. Anahtarlama Gücü | 1250 VA | ||
| Mekanik Çalışma Ömrü | ≥ 10.0000000 operations | ||
| Elektriksel Çalışma Ömrü (NO taraf) | 5×104(5A@250VAC) 1×105(5A@30VDC) | ||
| Jeneratör / Gündüz-Gece Girişi | Giriş Sayısı | 1 | |
| Frekans | 45-65Hz | ||
| Giriş | 95-240VAC | ||
| Giriş ve Çıkışlar | Dijital Çıkışlar | — | |
| Analog Çıkışlar | — | ||
| Besleme | Yedek Besleme Girişi | — | |
| Gerilim | L1-N’den ±10% 95-272VAC | ||
| Frekans | 45-65Hz | ||
| Besleme | Tüketim | AC | < 10VA |
| DC | — | ||
| Zaman Kayıtlı Veri Depolama | Min./Maks./Ort. Değerler | Saatlik Kayıtlar | 1920 Hours x 68 Different Paramaters |
| Günlük Kayıtlar | 240 Days x 68 Different Paramaters | ||
| Aylık Kayıtlar | 36 Months x 68 Different Paramaters | ||
| Zaman Kayıtlı Veri Depolama | Demand | 4 Months x 16 Different Parameters | |
| Alarm Kayıtları | 50 | ||
| İletişim | Protokol | Modbus RTU | |
| Baud Değeri | 2400-115200 bps adjustable | ||
| Parite Numarası | — | ||
| Stop Bit | 1 | ||
| Adres | 1-247 | ||
| İzolasyon | 2000V RMS | ||
| Mekanik Özellikler | Ağırlık (g) | 670g | |
| Koruma Sınıfı | Front IP40 / Rear IP20 | ||
| Montaj Şekli | Panel Mount | ||
| Ambalaj Adedi | 1 | ||
| Kablo Kesitleri | Gerilim, Akım, Tüm Röle Çıkışları, Jeneratör Girişi | Yüksüklü: | 2.5mm² – 14AWG |
| Yüksüksüz: | 4mm² – 12AWG, 2×1.5mm² – 2x16AWG | ||
| RS485 | Yüksüklü: | 1.5mm² – 16AWG | |
| Yüksüksüz: | 1.5mm² – 16AWG, 2×0.75mm² – 2x18AWG | ||
| Ortam Koşulları | Çalışma Sıcaklığı | -20°C +55°C | |
| Depolama Sıcaklığı | -30°C +80°C | ||
| Bağıl Nem (Yoğuşmasız) | Maks. 95% | ||
| EMC-EMI | EN 61000-6-1:2011 | ✔ | |
| EN 61000-6-3/A1/ AC:2013 | ✔ | ||
| Şemalar | Şebeke Bağlantısı | ||
| Kademe Çıkış Bağlantıları | |||
| Dijital I/O ve Alarm Çıkış Bağlantıları | |||

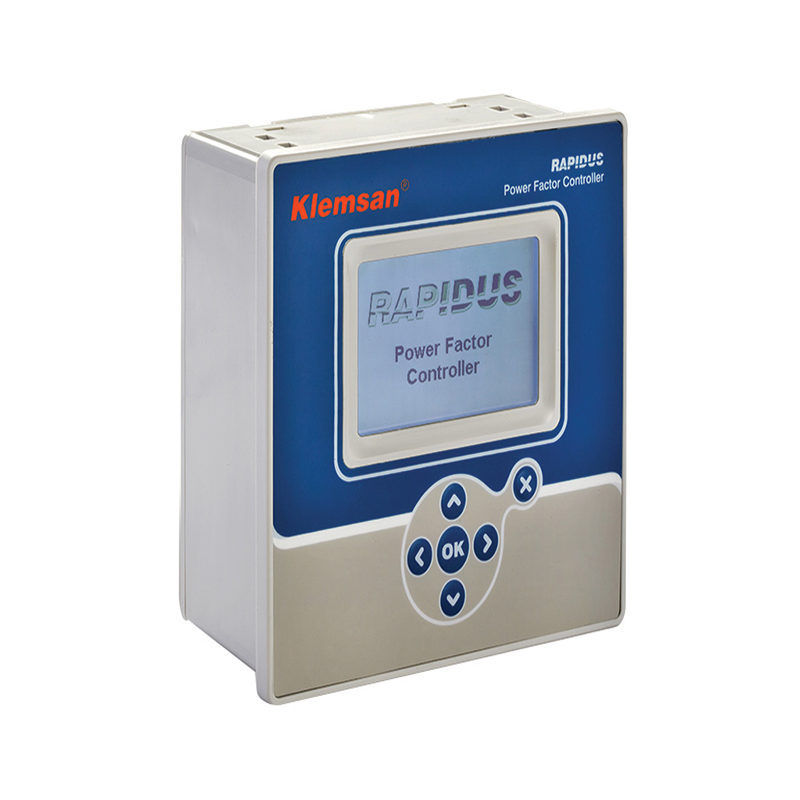

Klemsan 606002 Enerji Yönetimi,Reaktif Güç Yönetimi,Reaktif Güç Rölesi
Açıklama
Ek bilgi
| Markalar | Klemsan |
|---|
Genel Bilgi
Güncellenecektir..
